Геоподоснова земельного участка: что это такое и для чего нужна в строительстве

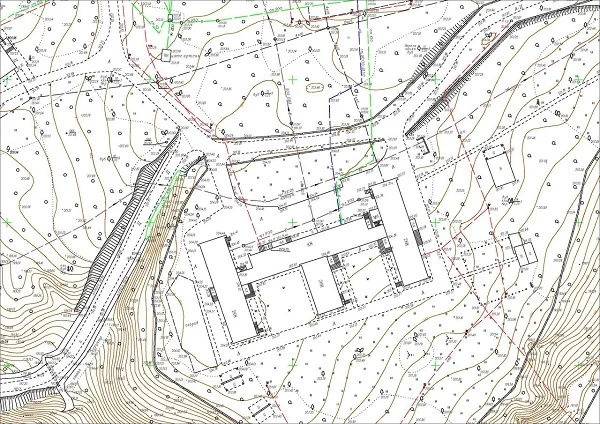

Геоподоснова — это подробный инженерно-топографический материал, на котором отображается фактическое состояние территории: рельеф, здания, сооружения, дороги, ограждения, инженерные коммуникации и другие объекты. Она используется как исходная база для проектирования и позволяет учитывать реальные условия участка до начала строительных работ.

Особенно важна геоподоснова земельного участка при строительстве, реконструкции и прокладке инженерных сетей. По ней можно определить, где проходят существующие коммуникации, какие объекты уже расположены на территории, как меняются высотные отметки и какие особенности местности необходимо учитывать при разработке проекта.

В профессиональной практике под геоподосновой обычно понимают актуальный инженерно-топографический план, подготовленный по результатам геодезических работ.

Что такое геоподоснова простыми словами

Если объяснять без специальной терминологии, геоподоснова — это подробная карта участка для проектирования.

Обычная карта показывает дороги, здания и основные ориентиры. На геоподоснове информации значительно больше. Здесь можно увидеть высотные отметки, рельеф, колодцы, опоры, ограждения, инженерные сети и другие элементы, способные повлиять на строительство.

Например, свободное место на участке визуально может казаться подходящим для нового здания. После топографических работ может выясниться, что через эту территорию проходит подземный кабель, водопровод или другая коммуникация. Кроме того, на участке может присутствовать перепад высот, который придется учитывать при устройстве фундамента, подъездов и отвода поверхностных вод.

Поэтому ответ на вопрос, что такое геоподоснова, связан прежде всего с точным отображением существующей ситуации на местности. Она применяется как на крупных строительных площадках, так и на отдельных земельных участках при проектировании домов, коммерческих зданий, инженерных коммуникаций, дорог и благоустройства.

Для чего нужна геоподоснова в строительстве

Для подготовки проекта недостаточно знать площадь участка и его кадастровые границы. Необходимо понимать, что находится на поверхности и под землей, как организован рельеф и где проходят действующие инженерные сети.

Геоподоснову используют при:

• проектировании зданий и сооружений;
• строительстве и реконструкции объектов;
• прокладке водопровода и канализации;
• проектировании газовых и электрических сетей;
• устройстве дорог и подъездов;
• разработке благоустройства;
• вертикальной планировке территории;
• подготовке отдельных видов проектной и градостроительной документации.

Например, при прокладке новой инженерной сети необходимо определить расположение существующих коммуникаций и возможные места их пересечения. При проектировании здания важно учитывать не только его положение в границах участка, но и рельеф, подъезды, инженерную инфраструктуру и расположенные поблизости сооружения.

Именно поэтому геоподоснова в строительстве — это исходный материал для принятия проектных решений, а не просто схема территории.

Что показывает геоподоснова земельного участка

Содержание плана зависит от масштаба, площади территории и задачи, для которой выполняются работы.

На геоподоснове участка обычно отображаются:

• существующие здания и сооружения;
• автомобильные дороги и проезды;
• тротуары и дорожки;
• ограждения;
• опоры;
• колодцы и камеры;
• элементы благоустройства;
• растительность;
• водные объекты;
• рельеф;
• инженерные коммуникации.

Отдельное значение имеют высотные отметки. Они позволяют оценить перепады поверхности и используются при проектировании фундаментов, дорог, отвода воды и организации рельефа.

Большой объем информации связан с коммуникациями. На плане могут отображаться:

• водопровод;
• канализация;
• газопровод;
• теплосети;
• электрические кабели;
• воздушные линии;
• линии связи;
• коллекторы.

Для строительства важно знать не только положение видимых объектов. Подземная сеть может никак не проявляться на поверхности, но существенно влиять на возможность размещения здания или прокладки новых коммуникаций. На геоподоснове также могут указываться номера колодцев, диаметры труб, высотные отметки и другие технические характеристики.

Таким образом, геоподоснова земельного участка — это не просто изображение его границ. Она показывает фактическую ситуацию внутри участка и на прилегающей территории.

Как получают геоподоснову участка

Подготовка геоподосновы начинается с инженерно-геодезических работ. Сначала специалисты изучают исходные материалы, определяют границы съемки и уточняют задачу будущего проектирования.

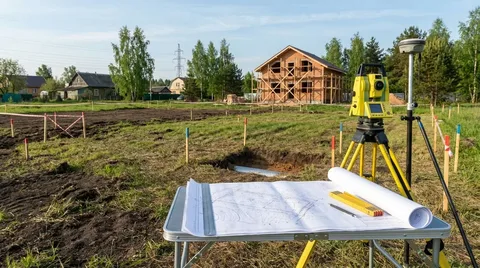

После этого выполняется съемка местности. Геодезисты фиксируют:

• положение зданий и сооружений;
• дороги и ограждения;
• колодцы и опоры;
• характерные точки рельефа;
• другие объекты территории.

Полученные измерения позволяют определить координаты и высотные отметки.

Отдельно собираются сведения об инженерных сетях. Одних измерений на поверхности для этого недостаточно, поскольку многие коммуникации проходят под землей. Поэтому информация уточняется по техническим данным и сведениям организаций, эксплуатирующих соответствующие сети.

После полевых работ выполняется камеральная обработка. Все сведения объединяются, наносятся на чертеж и оформляются в виде инженерно-топографического плана.

Геоподоснова и инженерно-топографический план

Понятия тесно связаны и в профессиональной речи часто используются как близкие по смыслу. Инженерно-топографический план — это графический результат инженерно-геодезических работ. На нем отображаются ситуация на местности, рельеф, здания, инженерные сооружения и коммуникации.

Термин «геоподоснова» чаще используется применительно к назначению такого материала. То есть инженерно-топографический план становится геоподосновой, когда его используют как основу для нанесения проектируемых объектов.

На него можно нанести:

• будущий дом;
• трассу водопровода или канализации;
• проектируемую дорогу;
• элементы благоустройства;
• новые инженерные сооружения.

Поэтому выражение «инженерно-топографический план — это геоподоснова» в практическом смысле близко к истине, хотя профессионально точнее разделять название самого документа и его использование в проектировании.

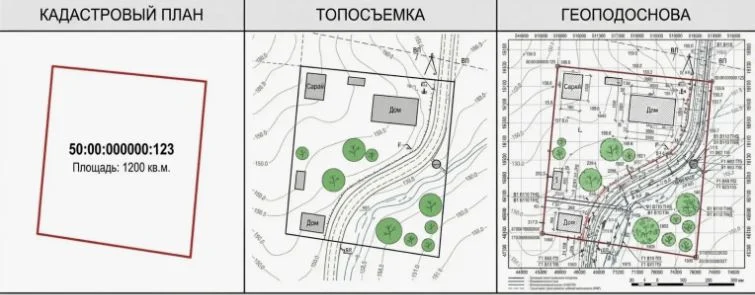

Геоподоснова и топосъемка: в чем отличие

Геоподоснову и топографическую съемку иногда считают одним и тем же, но это разные этапы работы. Топосъемка — это процесс получения информации о местности. Во время съемки специалисты выполняют измерения, определяют координаты объектов, высотные отметки и положение характерных элементов территории. Геоподоснова — это оформленный результат, который может использоваться проектировщиком.

Разницу можно выразить просто:

• топосъемка — сбор данных;
• инженерно-топографический план — результат обработки этих данных;
• геоподоснова — использование такого плана в качестве основы для проектирования.

Поэтому, если для проекта требуется геоподоснова, недостаточно просто провести измерения. Полученную информацию необходимо обработать и правильно оформить.

Условные обозначения на геоподоснове

На одном инженерно-топографическом плане приходится размещать большой объем информации. Поэтому объекты отображаются с помощью условных линий, знаков, сокращений, числовых отметок и подписей.

Условные обозначения на геоподоснове позволяют различать:

• здания;
• ограждения;
• дороги;
• растительность;
• колодцы;
• опоры;
• водные объекты;
• инженерные сети;
• элементы рельефа.

Высотные отметки показывают положение отдельных точек поверхности, а горизонтали помогают понять форму рельефа и направление уклонов.

Контуры зданий позволяют оценить существующую застройку. Линии дорог, проездов и ограждений показывают фактическую организацию территории.

При чтении плана важно учитывать не только форму условного знака, но и сопроводительные подписи. Если обозначение непонятно, необходимо использовать легенду конкретного плана.

Обозначения инженерных сетей

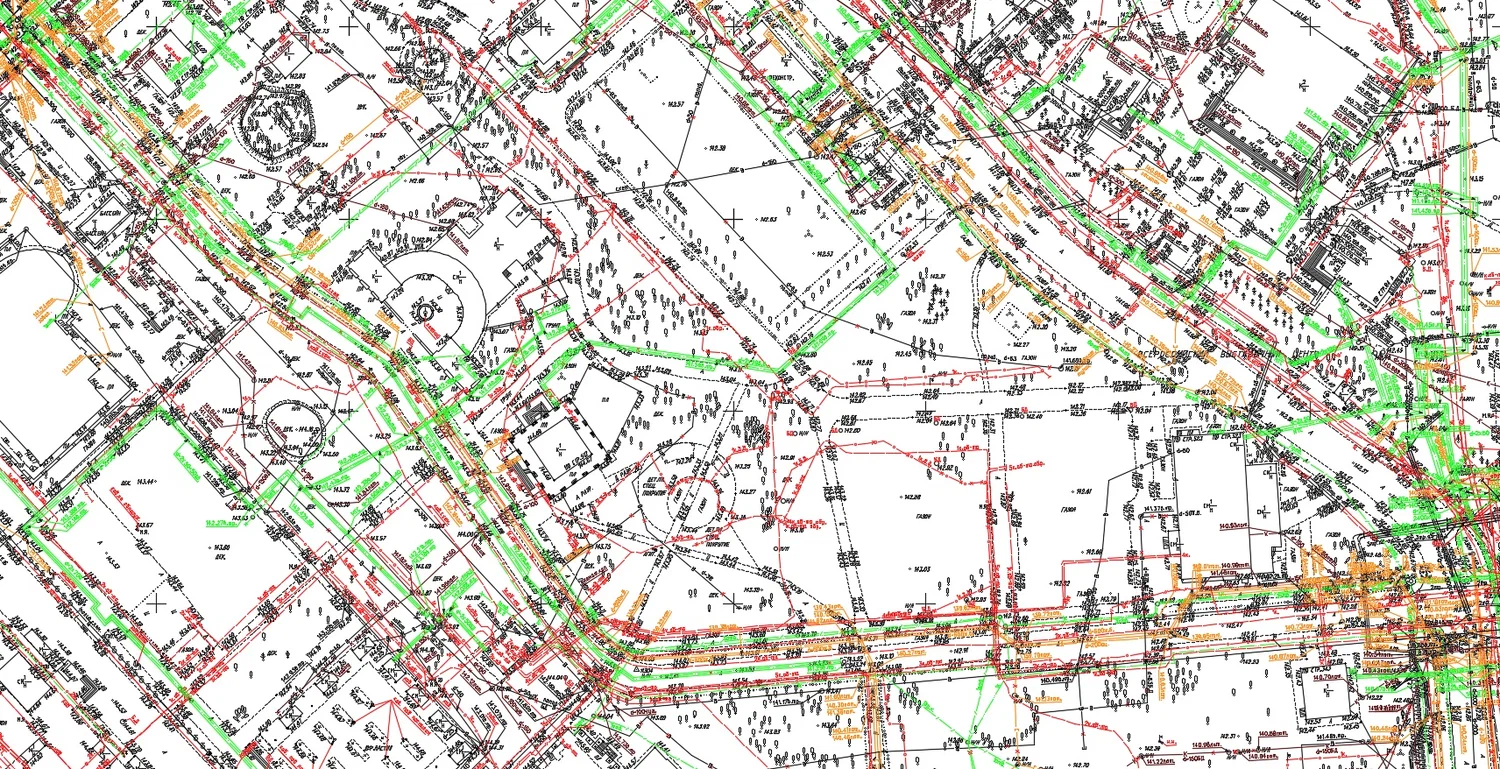

Особое внимание уделяется обозначениям на геоподоснове инженерных сетей. На плане могут быть показаны водопровод, канализация, газ, теплоснабжение, электрические кабели, воздушные линии, связь и другие коммуникации.

Сети отображаются разными типами линий и сопровождаются буквенными или цифровыми обозначениями. Дополнительно могут указываться:

• диаметр трубы;
• материал коммуникации;
• количество кабелей;
• номера колодцев;
• высотные отметки;
• технические характеристики.

Не стоит определять тип сети только по цвету или отдельной букве. При работе с проектными материалами нужно ориентироваться на условные обозначения конкретного документа.

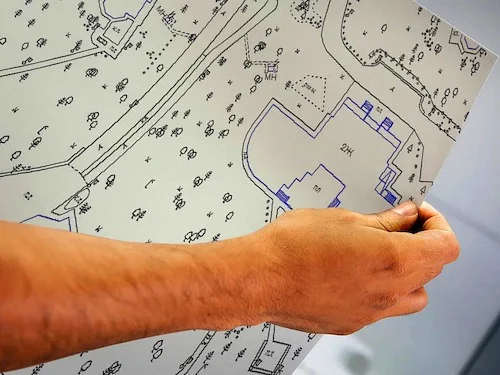

Как читать геоподоснову

Чтобы понять инженерно-топографический план, удобнее изучать его поэтапно.

Определить масштаб

Сначала нужно найти масштаб плана. От него зависит соотношение расстояний на чертеже и на местности, а также степень детализации.

Найти участок и основные ориентиры

После этого определяют интересующую территорию относительно дорог, зданий и других заметных объектов. Если нанесены границы земельного участка, важно не путать их с ограждением. Фактический забор и кадастровая граница не всегда совпадают.

Оценить рельеф

Далее изучают высотные отметки и горизонтали. По ним можно определить уклон участка, возвышенности и понижения. Эта информация особенно важна при проектировании фундаментов, проездов и системы водоотведения.

Изучить существующие объекты

Необходимо найти здания, сооружения, дороги, колодцы, опоры и другие элементы, способные повлиять на проект. Имеет значение ситуация не только внутри границ участка, но и рядом с ними.

Проверить инженерные коммуникации

Последний важный этап — существующие сети. Необходимо определить, проходят ли они через предполагаемое место строительства и какие коммуникации находятся рядом.

Если обозначение непонятно, лучше уточнить его по легенде или у специалиста, поскольку неправильная интерпретация инженерной сети может привести к ошибкам в проектировании.

Срок действия геоподосновы в Московской области

Срок действия геоподосновы правильнее рассматривать через актуальность инженерно-топографического плана.

Для инженерно-геодезических материалов применяется срок давности не более двух лет при условии подтверждения актуальности информации. Однако это не означает, что любой план автоматически остается пригодным для проектирования в течение всего этого периода.

Ситуация на территории может измениться значительно раньше.

Например, после подготовки плана могут:

• построить новое здание;
• проложить инженерную сеть;
• изменить дорогу;
• выполнить крупные земляные работы;
• перенести ограждение;
• установить новые сооружения.

В таком случае геоподоснову необходимо актуализировать.

Поэтому для Московской области, как и для инженерных изысканий в целом, следует учитывать одновременно дату подготовки плана и фактическое состояние территории.

Когда геоподоснову нужно обновлять

Обновление требуется, когда имеющийся план перестает точно отражать местность.

Причиной могут стать:

• строительство или снос объектов;
• реконструкция территории;
• появление новых коммуникаций;
• перенос инженерных сетей;
• изменение дорожной сети;
• значительное изменение рельефа;
• появление новых ограждений или сооружений.

Например, если план был сделан недавно, но после этого через участок проложили новую канализацию, использовать прежний вариант без актуализации рискованно.

Возраст документа — важный, но не единственный критерий. Основное значение имеет достоверность информации на момент проектирования.

Особенности подготовки геоподосновы в Московской области

При проектировании в Московской области особое внимание уделяется корректности сведений об инженерных коммуникациях.

Инженерно-топографические планы используются при строительстве, реконструкции и проектировании линейных и капитальных объектов. Если проект связан с действующими сетями, информация об их положении должна быть подтверждена.

В Подмосковье взаимодействие с ресурсоснабжающими организациями по таким материалам проводится в электронном формате. Это позволяет уточнять расположение коммуникаций и согласовывать инженерно-топографические планы без бумажного обмена документами.

Для заказчика это означает, что качественная геоподоснова должна содержать не только результаты полевой съемки, но и актуальные сведения о действующих сетях, если они затрагивают проектируемую территорию.

Частые вопросы о геоподоснове

Кто делает геоподоснову?

Исходные данные получают специалисты, выполняющие инженерно-геодезические работы. Они проводят измерения на местности, обрабатывают информацию и формируют инженерно-топографический план.

Можно ли использовать старую геоподоснову?

Можно только в том случае, если информация остается актуальной и соответствует требованиям конкретного проекта.Даже относительно свежий план может потребовать обновления, если за это время изменилась застройка, появились новые сети или был существенно изменен рельеф.

Геоподоснова и кадастровый план — одно и то же?

Нет. Кадастровый план связан прежде всего с объектами недвижимости и их границами. Геоподоснова показывает фактическую ситуацию на местности: здания, дороги, рельеф, инженерные сети и другие элементы, необходимые для проектирования.

Нужно ли показывать подземные сети?

Для строительного проектирования сведения о существующих подземных коммуникациях имеют большое значение. Без них невозможно надежно определить положение новых зданий и инженерных трасс.

Можно ли сделать геоподоснову самостоятельно?

Можно самостоятельно нарисовать схему участка, но она не будет полноценным инженерно-топографическим материалом. Для геоподосновы требуются точные координатные и высотные измерения, профессиональная обработка данных и правильное отображение коммуникаций.

Заключение

Геоподоснова — это инженерно-топографическая основа территории, используемая при проектировании зданий, инженерных сетей, дорог и благоустройства.

Она показывает существующую застройку, рельеф, коммуникации, дороги, сооружения и другие элементы, которые необходимо учитывать до начала строительных работ.

Для проектирования в Московской области важно использовать актуальную геоподоснову и проверять, соответствует ли она текущему состоянию территории. Если после проведения съемки появились новые здания, сети или другие существенные изменения, план необходимо обновить до начала дальнейшего проектирования.
