ГРО в строительстве: что это такое и как создается геодезическая разбивочная основа

ГРО в строительстве — это геодезическая разбивочная основа, которая используется для точного переноса проектного положения здания, сооружения и отдельных конструктивных элементов на местность. Она представляет собой систему закрепленных геодезических пунктов с известными координатами и высотными отметками. От этих точек выполняются разбивочные, монтажные и контрольные работы на строительной площадке.

Правильно созданная геодезическая основа позволяет обеспечить соответствие фактического положения объекта проектной документации и контролировать точность строительства на разных этапах.

Что такое ГРО в строительстве и геодезии

Аббревиатура ГРО расшифровывается как геодезическая разбивочная основа. Простыми словами, это система точек на местности, относительно которых определяется, где должны располагаться здание, фундамент, стены, колонны, инженерные коммуникации и другие элементы объекта.

В геодезии ГРО — это совокупность закрепленных пунктов, положение которых определено с необходимой точностью. Пункт ГРО может иметь:

• координаты в принятой системе;
• высотную отметку;
• номер или условное обозначение;
• привязку к другим точкам;
• описание способа закрепления.

Геодезическая разбивочная основа для строительства служит координатным и высотным каркасом площадки. Она связывает проектную документацию с конкретной территорией и позволяет переносить проектные решения в натуру.

Для чего нужна геодезическая разбивочная основа

Основное назначение ГРО — обеспечить точность строительства. В проекте положение объекта задается координатами, размерами, осями и высотными отметками. Эти данные необходимо точно перенести на реальную площадку.

С помощью ГРО можно:

• определить положение будущего объекта на участке;
• вынести главные и основные оси здания;
• передать проектные высотные отметки;
• выполнить разбивку котлована и фундамента;
• определить положение стен, колонн и других конструкций;
• провести геодезическую разметку инженерных сетей;
• контролировать монтаж конструктивных элементов;
• выполнять исполнительные геодезические измерения;
• проверять соответствие построенного объекта проекту.

ГРО для строительства применяется не только перед началом земляных работ. Геодезическая разбивочная основа используется при устройстве фундаментов, возведении несущих конструкций, монтаже оборудования и прокладке коммуникаций.

Что включает в себя ГРО

Геодезическая разбивочная основа включает в себя систему взаимосвязанных геодезических элементов. Ее состав зависит от размеров объекта, конфигурации строительной площадки, проектных решений и необходимой точности.

В ГРО могут входить:

• пункты плановой основы;
• высотные реперы;
• планово-высотные пункты;
• главные и основные оси сооружения;
• строительная разбивочная сеть;
• закрепленные геодезические знаки;
• точки с известными координатами;
• точки с установленными высотными отметками.

Плановая геодезическая основа определяет положение объектов по горизонтали. Высотная основа используется для переноса проектных отметок.

Например, плановые точки позволяют определить положение углов здания и его осей, а отметки ГРО применяются при устройстве фундаментов, перекрытий, полов и других конструктивных элементов.

Пункты ГРО: что это такое

Пункт ГРО — это закрепленная на местности геодезическая точка с известными координатами, высотной отметкой либо одновременно с обоими параметрами.

Пункты ГРО на стройплощадке являются исходными ориентирами для геодезических измерений. От них определяются расстояния, направления и превышения, необходимые для разбивки объекта.

В зависимости от назначения выделяют:

• плановые пункты — используются для определения координат;
• высотные пункты — предназначены для передачи отметок;
• планово-высотные — имеют координаты и высоту;
• временные — используются на определенном этапе строительства;
• постоянные — сохраняются в течение продолжительного периода.

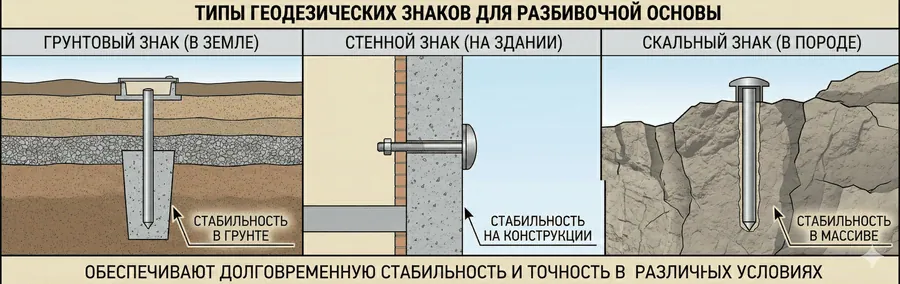

Закладка ГРО может выполняться с помощью металлических штырей и марок, бетонных или железобетонных знаков, реперов, пластин и других устойчиво закрепленных элементов.

Знаки геодезической разбивочной основы размещают таким образом, чтобы снизить риск их повреждения строительной техникой и обеспечить возможность проведения измерений.

Как создается ГРО для строительства

Создание геодезической разбивочной основы начинается с изучения проекта и исходной геодезической информации. Ошибки на этом этапе могут повлиять на последующую разбивку всего объекта, поэтому полученные данные обязательно контролируются.

Подготовка исходных данных

Перед началом работ изучаются:

• генеральный план;
• проект здания или сооружения;
• координаты характерных точек;
• положение основных и главных осей;
• проектные высотные отметки;
• данные о существующей геодезической сети.

Специалисты также оценивают территорию и определяют существующие пункты, которые можно использовать в качестве исходных.

Обследование строительной площадки

После изучения документации проводится обследование территории и выбираются места для размещения новых пунктов.

При выборе учитываются:

• взаимная видимость между пунктами;
• удобство проведения измерений;
• устойчивость места установки;
• возможность длительного сохранения знака;
• расположение зон земляных и строительно-монтажных работ.

Сеть стараются формировать так, чтобы повреждение одного пункта не делало невозможным восстановление его положения.

Создание геодезической разбивочной сети

Разбивочная сеть строительной площадки создается путем определения положения взаимосвязанных точек относительно исходной геодезической основы.

Для пунктов устанавливаются координаты и, при необходимости, высотные значения. В результате формируется единая сеть, от которой можно выполнять вынос строительных осей и отдельных конструкций.

Определение координат и отметок

В процессе создания ГРО определяются:

• координаты пунктов;
• высотные отметки;
• направления;
• расстояния между точками;
• привязки к существующим объектам.

После измерений проводится контроль полученных значений. Это позволяет обнаружить возможные расхождения до начала основных строительных работ.

Вынос и разбивка ГРО на строительной площадке

Вынос геодезической разбивочной основы — это перенос необходимых проектных точек непосредственно на местность.

В общем виде разбивка ГРО выполняется следующим образом:

1. Геодезический прибор устанавливается на исходном или известном пункте.
2. Выполняется ориентирование относительно существующей сети.
3. Определяются направление и расстояние до проектной точки.
4. Точка выносится на местность.
5. Ее положение закрепляется знаком или маркой.
6. Выполняются контрольные измерения.
7. Координаты и отметки фиксируются в документации.

Созданные точки используются для дальнейшей разбивки строительного объекта.

Геодезическая разбивка строительной площадки

После создания ГРО начинается непосредственный перенос проектных элементов на местность.

Одной из первых операций является разбивка главных и основных осей сооружения. Они определяют положение объекта относительно территории и служат исходными линиями для дальнейших работ.

От закрепленных осей определяют:

• границы котлована;
• положение фундаментов;
• оси колонн;
• стены и перегородки;
• монтажные точки;
• положение оборудования;
• трассы инженерных коммуникаций;
• закладные детали.

Кроме планового положения, контролируются проектные высоты. Для этого применяются высотные реперы и отметки ГРО. От них передается высота для фундаментов, перекрытий, полов и других элементов.

На многоэтажных объектах координатная и высотная основа по мере строительства переносится на последующие уровни здания.

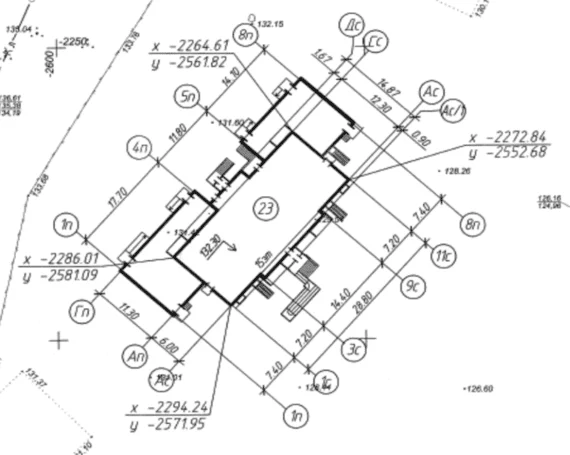

Схема и план геодезической разбивочной основы

Положение созданной сети отражается в документации. Схема ГРО позволяет определить расположение геодезических пунктов и правильно использовать их при дальнейших работах.

На схеме геодезической разбивочной основы могут указываться:

• границы строительной площадки;
• контуры здания или сооружения;
• номера пунктов;
• координаты;
• высотные отметки;
• главные и основные оси;
• расстояния между точками;
• реперы;
• способы закрепления знаков;
• привязки к постоянным объектам.

План ГРО должен позволять однозначно найти необходимый пункт на местности и при необходимости восстановить его положение.

В каком масштабе составляется чертеж ГРО

Универсального масштаба для всех объектов нет. Он выбирается с учетом площади территории, размеров сооружения, количества пунктов и требований проектной документации.

Главное требование заключается в том, чтобы чертеж геодезической разбивочной основы был читаемым и позволял однозначно определить взаимное расположение всех элементов.

Акт ГРО: что это такое

Акт ГРО — это документ, которым оформляется создание и передача геодезической разбивочной основы для дальнейшего использования в строительстве.

В документации могут указываться:

• наименование объекта;
• расположение пунктов;
• координаты и отметки;
• описание закрепленных знаков;
• сведения об исходной геодезической основе;
• схема расположения точек;
• данные о передаче пунктов ответственным лицам.

К акту могут прикладываться схемы, каталоги координат и другие геодезические материалы.

После передачи ГРО необходимо проверить фактическое состояние пунктов. Смещенный или поврежденный знак нельзя использовать в качестве исходного без проверки его положения.

Сохранность пунктов ГРО

Сеть ГРО должна сохраняться в течение периода, когда она необходима для строительства.

На площадке геодезические знаки могут быть повреждены строительной техникой, при разработке грунта или складировании материалов. Чтобы этого избежать, пункты размещают вне наиболее опасных зон и при необходимости дополнительно обозначают или защищают.

Для сохранения ГРО необходимо:

• выбирать устойчивые места для пунктов;
• обозначать их на площадке;
• не допускать самостоятельного переноса;
• периодически контролировать положение;
• восстанавливать поврежденные точки геодезическими методами.

Если знак уничтожен, установить его приблизительно на прежнем месте недостаточно. Координаты должны быть восстановлены относительно сохранившихся пунктов сети.

Оборудование для создания ГРО

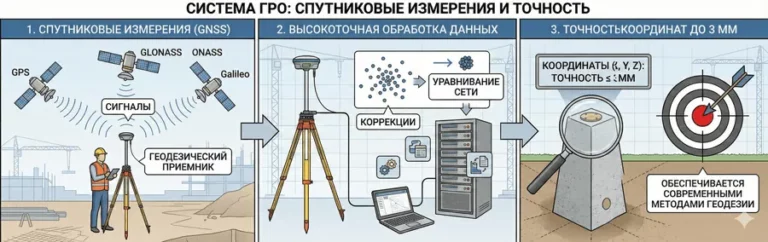

При создании и использовании ГРО применяются современные геодезические приборы:

• электронные тахеометры;

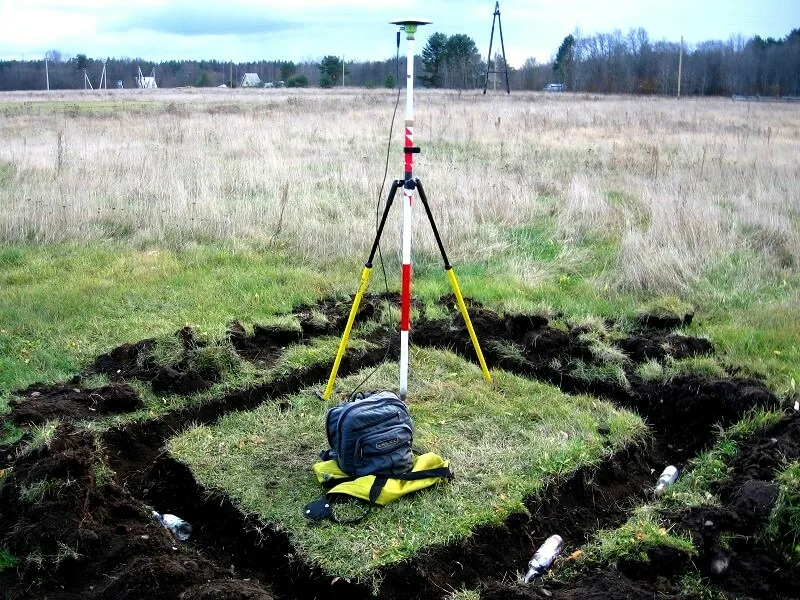

• GNSS-оборудование;
• оптические и цифровые нивелиры;
• геодезические отражатели;
• рейки;
• марки и реперы.

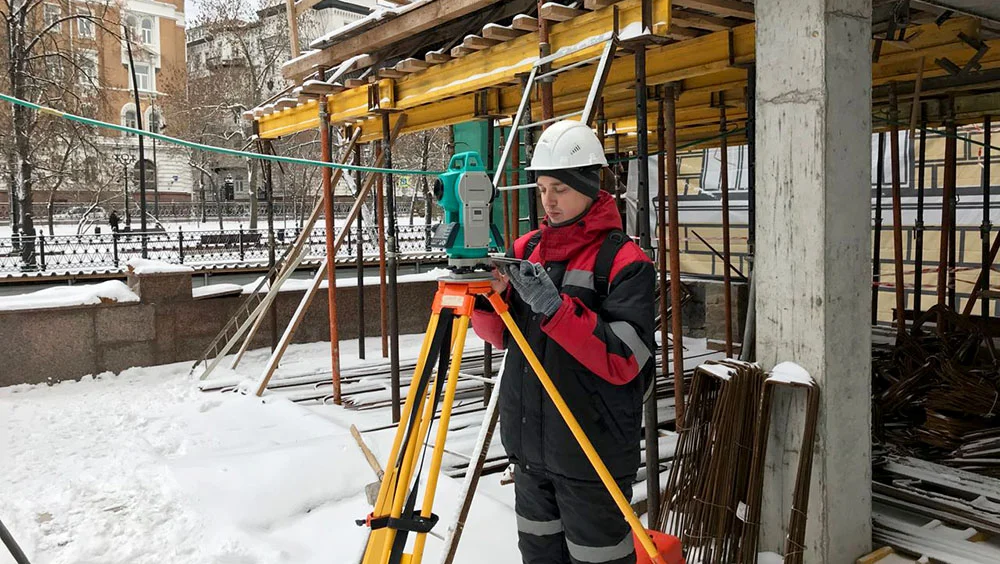

Тахеометр используется для измерения углов и расстояний, определения и выноса координат. Нивелир необходим для работы с высотными отметками. Спутниковое оборудование позволяет определять координаты и создавать геодезические сети на подходящих для этого территориях.

Конкретный метод выбирается с учетом условий площадки и требований к точности.

Типичные ошибки при создании ГРО

Ошибки в разбивочной основе могут привести к неправильному положению конструкций и отклонениям от проекта.

На практике встречаются:

• неправильная привязка к исходной геодезической сети;
• ошибки в координатах и отметках;
• недостаточное количество пунктов;
• неудачное расположение точек;
• ненадежное закрепление знаков;
• установка пунктов в зоне движения техники;
• отсутствие контрольных измерений;
• использование поврежденных пунктов;
• ошибки при передаче высот;
• расхождения между фактическим положением точек и схемой ГРО.

Для снижения риска после создания сети выполняются повторные и контрольные измерения.

Чем ГРО отличается от геодезической съемки

ГРО и геодезическая съемка выполняют разные функции.

При геодезической съемке определяется фактическое положение уже существующих объектов и элементов местности. Результатом являются координаты, высотные отметки и планы территории.

Геодезическая разбивочная основа, наоборот, создается для переноса будущего объекта из проекта на местность.

Условно процесс можно представить так:

1. Получение и анализ исходной геодезической информации.
2. Создание ГРО.
3. Выполнение разбивочных работ.
4. Возведение конструкций.
5. Исполнительная съемка и проверка фактического положения элементов.

Таким образом, ГРО задает положение будущего объекта, а исполнительная съемка показывает, насколько точно он построен.

Кто выполняет создание ГРО

Создание разбивочной геодезической основы выполняется специалистами в области инженерной геодезии.

В комплекс работ входят:

• изучение проекта;
• обследование строительной площадки;
• выбор исходных пунктов;
• создание разбивочной сети;
• определение координат;
• передача высотных отметок;
• закрепление точек;
• контрольные измерения;
• подготовка схем и документации.

В дальнейшем от созданной сети выполняется большая часть ответственных геодезических операций на объекте.

Когда требуется восстановление ГРО

ГРО может потребовать восстановления, если часть пунктов была повреждена, уничтожена или возникли сомнения в их стабильности.

Повторные работы также проводятся, если:

• строительство длительное время не велось;
• изменилась организация строительной площадки;
• пункт попал в зону котлована или проезда;
• обнаружены признаки смещения знака;
• появились недопустимые расхождения между точками.

Восстановление выполняется по сохранившимся элементам сети и исходной геодезической документации.

Частые вопросы о ГРО

Как расшифровывается ГРО в строительстве

ГРО расшифровывается как геодезическая разбивочная основа. Это система закрепленных точек с известными координатами и высотными отметками, используемая для переноса проекта на местность.

Что такое ГРО простыми словами

Это система геодезических ориентиров на стройплощадке, от которых определяется точное положение здания и его конструкций.

Что такое пункт ГРО

Пункт ГРО — закрепленная точка с известными координатами, высотной отметкой или одновременно обоими параметрами.

Где находятся точки ГРО

Их располагают в местах, удобных для геодезических измерений и по возможности защищенных от земляных работ и движения строительной техники.

Можно ли самостоятельно переносить пункт ГРО

Нет. После перемещения его координаты перестают соответствовать исходным данным. Если знак необходимо перенести или восстановить, положение нового пункта определяется геодезическими измерениями.

Как выглядит ГРО

На строительной площадке это система закрепленных знаков, марок и реперов. В документации ГРО выглядит как схема или план с точками, координатами, отметками и привязками.

Заключение

ГРО в строительстве — это геодезическая разбивочная основа, которая обеспечивает точный перенос проектного положения здания или сооружения на местность. Она создается из системы закрепленных пунктов с известными координатами и высотными отметками и применяется при разбивке осей, устройстве фундаментов, возведении конструкций, монтаже оборудования и геодезическом контроле.

Точность ГРО зависит от правильной привязки к исходной геодезической сети, корректного определения координат и отметок, надежного закрепления знаков и сохранности пунктов в процессе строительства.
