Исполнительная съемка: что это такое, для чего нужна и как проводится

Проектная документация показывает, где должны располагаться конструкции, инженерные сети и другие элементы объекта. После выполнения строительных или монтажных работ необходимо определить их фактическое положение и проверить соответствие проекту. Для этого проводится исполнительная съемка — один из основных видов геодезического контроля в строительстве.

Она позволяет получить реальные координаты и высотные отметки построенных элементов, определить отклонения и подготовить данные для исполнительной документации.

Что такое исполнительная съемка в геодезии

Исполнительная съемка в геодезии — это комплекс измерений, с помощью которых определяется фактическое плановое и высотное положение построенных конструкций, сооружений, инженерных сетей и других элементов объекта.

Если говорить проще, проект показывает, где объект должен находиться, а исполнительная съемка фиксирует, где он расположен после выполнения работ.

Полученные значения сопоставляются с проектными координатами, отметками и другими геометрическими параметрами. Поэтому ответ на вопрос, что такое исполнительная съемка, связан не просто с фиксацией существующей ситуации, а с контролем результата строительства.

В ходе работ могут определяться:

• координаты характерных точек;
• положение строительных осей;
• высотные отметки;
• фактические расстояния;
• размеры конструкций;
• уклоны;
• положение инженерных коммуникаций;
• отклонения от проектных значений.

Исполнительные съемки в геодезии всегда выполняются под конкретную задачу. Набор измерений для свайного поля, колонн и подземного трубопровода будет различаться.

Важно отличать такие работы от обычной топографической съемки. Топосъемка показывает существующую ситуацию на территории, а исполнительная съемка в геодезии фиксирует результат выполненных строительных работ и позволяет сопоставить его с проектом.

Для чего нужна исполнительная съемка

Исполнительная съемка необходима для контроля качества строительных и монтажных работ и получения достоверных данных о фактически построенном объекте.

С ее помощью можно:

• проверить положение конструкций и сетей;
• сравнить координаты и отметки с проектом;
• определить фактические отклонения;
• проконтролировать геометрические параметры;
• зафиксировать скрываемые элементы;
• подготовить исполнительные схемы и чертежи;
• получить данные для приемки выполненного этапа.

Чтобы понять, исполнительная съемка для чего нужна в конкретной ситуации, важно учитывать последовательность строительства. Некоторые элементы после продолжения работ становятся недоступны для прямых измерений.

Например, подземную коммуникацию необходимо снять до обратной засыпки, а положение свай желательно определить до устройства закрывающих их конструкций. Поэтому геодезическая съемка выполняется не только после завершения всего объекта, а поэтапно.

Что такое исполнительная съемка в строительстве

Исполнительная съемка в строительстве является частью геодезического сопровождения объекта. Она проводится после выполнения отдельных строительных или монтажных операций и позволяет проверить их фактический результат.

Общая последовательность выглядит так:

проект → геодезическая разбивка → строительство или монтаж → исполнительные измерения → сравнение с проектом → оформление результатов.

Во время разбивки проектное положение элементов переносится на строительную площадку. После выполнения работ геодезист определяет уже фактически полученное положение.

Именно поэтому съемка строительства нужна не только для оформления документов, но и для текущего контроля.

Объектами измерений могут становиться:

• котлованы и основания;
• свайные поля;
• фундаменты;
• колонны и стены;
• перекрытия;
• металлоконструкции;
• подкрановые пути;
• технологическое оборудование;
• подземные и наземные коммуникации;
• колодцы и камеры;
• автомобильные дороги;
• элементы благоустройства.

Для каждого объекта выбираются характерные точки и параметры, позволяющие оценить его положение.

Исполнительная и контрольно-исполнительная съемка

В строительной практике встречается термин «контрольно исполнительная съемка». Обычно им обозначают измерения, при которых фактическое положение объекта одновременно фиксируется и сравнивается с проектными данными. Однако исполнительную и контрольную функции полезно различать.

Исполнительная съемка предназначена для определения фактически построенного положения объекта и подготовки исполнительных материалов.

Контрольная съемка выполняется для проверки параметров объекта или достоверности ранее подготовленной документации.

Если объяснять, что такое контрольно исполнительная съемка в практическом смысле, это геодезические измерения, позволяющие установить фактическое положение элемента и оценить его соответствие проекту.

При оформлении документов конкретное название работ лучше выбирать в соответствии с их назначением.

Исполнительная топографическая съемка

Исполнительная топографическая съемка проводится, когда построенные объекты или изменения территории необходимо отобразить на топографической основе.

Исполнительная топографическая съемка — это фиксация фактического положения объектов с последующим отображением результатов в принятой системе координат и высот.

На плане могут показываться:

• здания и сооружения;
• инженерные коммуникации;
• колодцы и камеры;
• дороги и проезды;
• элементы благоустройства;
• ограждения;
• характерные точки сетей;
• изменения рельефа.

Обычная топографическая съемка отвечает прежде всего на вопрос, что существует на территории в данный момент. Исполнительная топосъемка ориентирована на результат строительства и показывает, где фактически расположены вновь построенные или реконструированные объекты.

Как проводится исполнительная съемка

Работы начинаются с изучения проектной документации и заканчиваются оформлением исполнительных материалов.

Изучение проекта

До выхода на объект геодезист определяет, какие параметры необходимо проверить и с какими значениями их сравнивать.

Изучаются:

• рабочие чертежи;
• проектные координаты;
• высотные отметки;
• строительные оси;
• предусмотренные допуски;
• геодезическая основа;
• требования к итоговым материалам.

Проверка геодезической основы

Фактическое положение объекта определяется относительно исходных пунктов с известными координатами и высотами.

Перед началом работ проверяется их сохранность и пригодность для измерений. Ошибка исходной точки способна повлиять на результаты всей съемки.

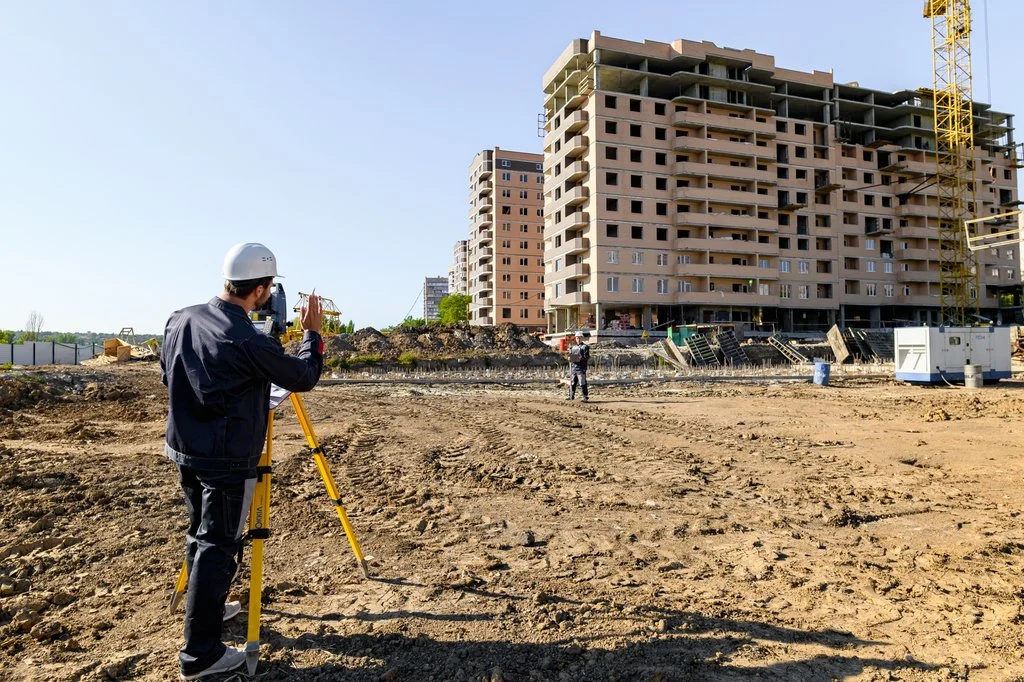

Полевые измерения

В зависимости от задачи могут применяться:

• электронные тахеометры;
• нивелиры;
• GNSS-приемники;
• лазерные сканеры;
• другое геодезическое оборудование.

Измеряются характерные точки, достаточные для определения положения контролируемого объекта.

Сравнение с проектом

Полученные координаты и отметки сопоставляются с проектными.

Можно определить:

• смещение в плане;
• отклонение по высоте;
• изменение расстояний;
• нарушение уклона;
• смещение относительно осей;
• другие геометрические отклонения.

Само наличие расхождения еще не означает нарушение. Результат оценивается с учетом допусков, предусмотренных для конкретного элемента.

Камеральная обработка

После полевых работ измерения проверяются и обрабатываются. Рассчитываются координаты, отметки и отклонения, после чего оформляются исполнительные схемы или чертежи.

Что снимают на разных этапах строительства

Состав исполнительной съемки зависит от стадии возведения объекта.

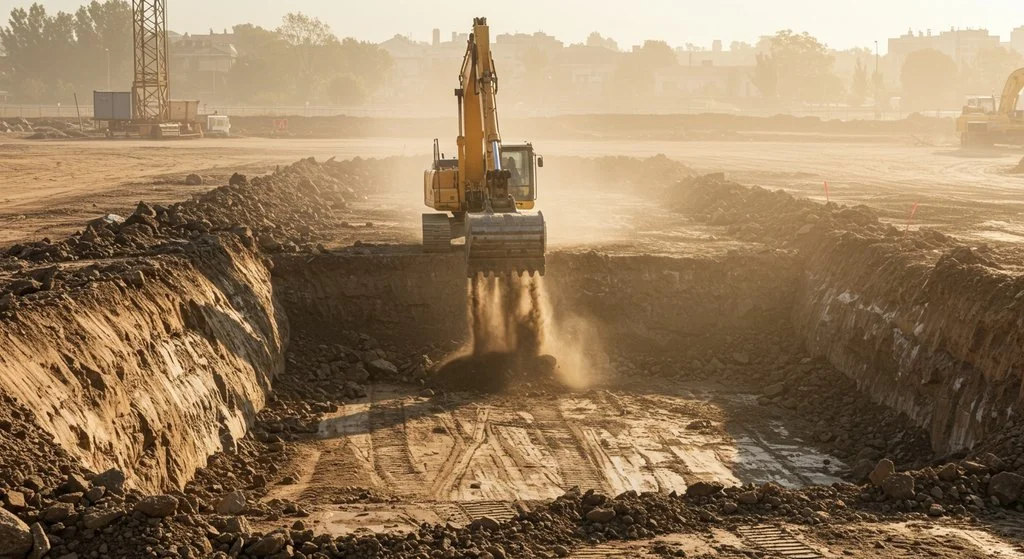

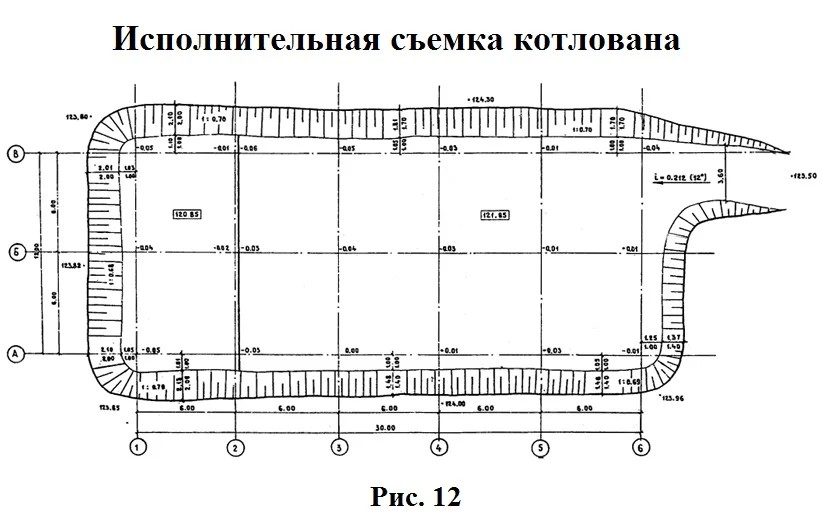

Котлован и земляные работы

Проверяются границы, глубина и высотные отметки основания. Это позволяет оценить подготовку площадки перед устройством следующих конструкций.

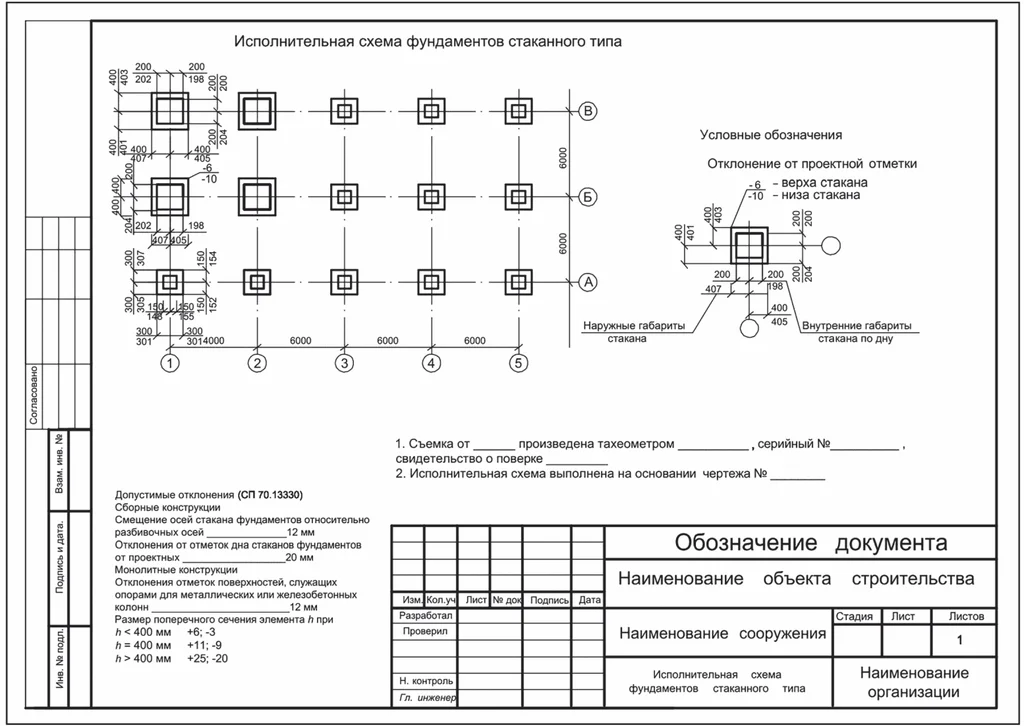

Свайное поле и фундамент

После устройства свай могут фиксироваться:

• фактические координаты;
• смещения относительно осей;
• отметки голов;
• положение фундаментных конструкций;
• размеры отдельных элементов.

Такие данные необходимы до перехода к дальнейшему монтажу.

Несущие конструкции

Для колонн, стен, перекрытий и металлоконструкций контролируются положение в плане и по высоте, оси, отметки, расстояния и другие предусмотренные проектом параметры.

Выявить существенное отклонение на этом этапе значительно проще, чем после монтажа следующих конструкций.

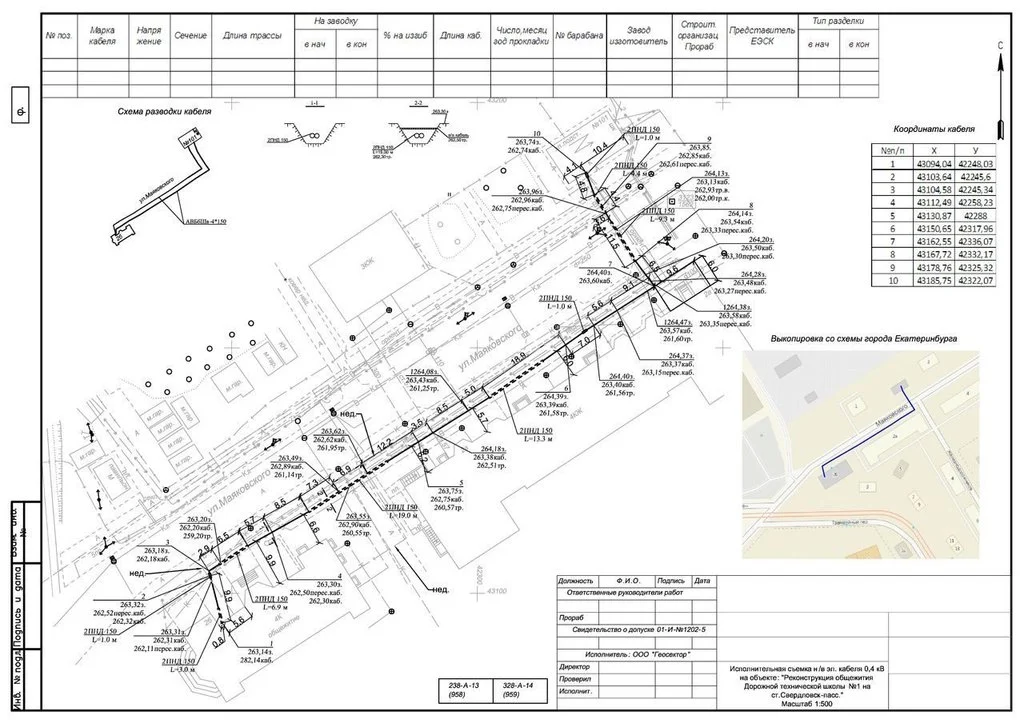

Исполнительная съемка инженерных сетей

Особое значение исполнительные съемки в геодезии имеют при прокладке подземных коммуникаций.

После обратной засыпки визуально определить точное положение трубы или кабеля уже невозможно. Поэтому измерения выполняются до закрытия траншеи.

Исполнительная съемка проводится для:

• водопровода;
• канализации;
• газопровода;
• теплосетей;
• кабельных линий;
• ливневой канализации;
• других коммуникаций.

Геодезист фиксирует:

• трассу;
• точки поворота;
• ответвления;
• соединения;
• пересечения;
• колодцы и камеры;
• места изменения направления;
• характерные высотные отметки.

Для самотечных сетей особенно важно определить высотное положение элементов, поскольку от него зависит фактический уклон трубопровода.

Что получают по результатам исполнительной съемки

После обработки полевых измерений подготавливается исполнительная геодезическая документация.

В зависимости от объекта результатом могут быть:

• исполнительная схема;
• исполнительный чертеж;
• координаты характерных точек;
• высотные отметки;
• ведомость отклонений;
• цифровые материалы;
• данные для общей исполнительной документации.

Следует различать саму съемку и оформленный документ. Съемка — это процесс получения фактических геодезических данных, а исполнительная схема или чертеж — результат их обработки и представления в установленном виде.

На материалах могут отображаться как фактические координаты, так и отклонения от проектного положения.

Когда проводить исполнительную съемку

Ждать завершения всего строительства обычно не следует. Геодезические измерения выполняются после конкретного этапа, пока контролируемые элементы еще доступны.

Особенно важно провести съемку:

• до засыпки подземных сетей;
• до закрытия скрываемых конструкций;
• после монтажа ответственных элементов;
• перед приемкой соответствующего этапа;
• после завершения прокладки коммуникации.

Такой подход позволяет не только оформить документы, но и своевременно обнаружить отклонения до того, как их исправление станет значительно сложнее.

Точность исполнительной съемки

Единой универсальной точности для всех видов исполнительных работ не существует.

Требования зависят от:

• назначения объекта;
• вида конструкции;
• контролируемого параметра;
• проектных допусков;
• технологии строительства;
• применяемого оборудования.

Например, требования при съемке элемента благоустройства и при высокоточном монтаже технологического оборудования будут различаться.

Для контроля результатов могут применяться повторные измерения, проверка отдельных точек другим способом, сравнение высот и координат, а также анализ подготовленной документации.

Ошибки при организации исполнительной съемки

Проблемы могут возникать не только из-за неточного измерения, но и из-за неправильной организации процесса.

К распространенным ошибкам относятся:

• вызов геодезиста после закрытия конструкции;
• засыпка коммуникации до съемки;
• отсутствие актуальных рабочих чертежей;
• использование непроверенных исходных пунктов;
• недостаточное количество снятых характерных точек;
• несогласованность систем координат и высот;
• отсутствие сравнения фактических данных с проектом.

Поэтому до начала измерений необходимо четко определить объект контроля, требуемые параметры и формат итоговой документации.

Заключение

Исполнительная съемка позволяет определить фактическое положение построенных конструкций и инженерных сетей, сравнить его с проектными значениями и подготовить достоверную исполнительную документацию.

Наиболее эффективно проводить такие работы поэтапно — сразу после завершения контролируемой операции и до того, как элементы будут закрыты последующими конструкциями или грунтом. Такой подход обеспечивает полноценный геодезический контроль строительства и позволяет своевременно выявлять значимые отклонения.
