Разбивочные работы в геодезии: что это такое, виды и способы выполнения

Строительный проект содержит координаты, размеры, оси и высотные отметки будущего объекта. Чтобы использовать эти данные непосредственно на площадке, проектное положение конструкций необходимо перенести на местность. Эту задачу решают разбивочные работы в геодезии.

С их помощью обозначают точки, направления и отметки, по которым устраивают котлованы, фундаменты, стены, колонны, инженерные сети и другие элементы. Точность разбивки напрямую влияет на положение конструкций и согласованность последующих этапов строительства.

Что такое разбивочные работы в геодезии

Разбивочные работы — это комплекс геодезических операций, при которых проектные точки, линии, оси и высотные отметки переносятся с чертежей или цифровой модели непосредственно на строительную площадку.

Если говорить проще, разбивка в геодезии — это перенос проектной геометрии объекта в натуру. Специалист определяет, где на реальной территории должна располагаться конкретная конструкция, после чего закрепляет необходимые ориентиры.

В этом заключается принципиальное отличие разбивки от съемки. При съемочных работах измеряют существующую ситуацию и переносят ее на план. При разбивке направление обратное: информация поступает из проекта на местность.

Поэтому ответ на вопрос, что такое разбивка в геодезии, можно сформулировать так: это определение и закрепление на объекте проектного положения будущих элементов сооружения.

В натуру могут переноситься:

• отдельные проектные точки;
• оси здания;
• контуры котлована и фундамента;
• линии стен и колонн;
• положение оборудования;
• трассы инженерных коммуникаций;
• проектные расстояния;
• направления;
• высотные отметки;
• монтажные ориентиры.

Таким образом, разбивочные работы в геодезии — это не одна операция, а последовательность взаимосвязанных построений.

Элементы разбивочных работ

Сложное положение сооружения раскладывается на более простые геометрические элементы.

К основным элементам разбивочных работ относятся:

• проектная точка;
• линия;
• расстояние;
• горизонтальный угол;
• направление;
• высотная отметка;
• ось;
• створ.

Проектная точка определяет конкретное положение элемента. Линия задает направление между точками, а расстояние — необходимое удаление одного элемента от другого. Горизонтальные углы используются для построения направлений. Высотные отметки позволяют определить положение конструкции по вертикали. Створом называют направление, проходящее через две заданные точки. Он применяется, когда несколько элементов необходимо разместить по одной линии. Из сочетания таких простых построений формируется полноценная разбивка здания или сооружения.

Строительные оси: продольные и поперечные

Строительные оси — это условные линии, относительно которых определяется положение основных элементов здания. На проекте система осей образует геометрический каркас объекта. От нее задают положение фундаментов, колонн, стен, проемов и других конструкций.

Оси обычно обозначаются буквами и цифрами. Их пересечения позволяют однозначно определить ключевые проектные точки.

Продольная и поперечная ось

Продольная ось проходит преимущественно вдоль основной длины сооружения. Поперечная пересекает ее и задает положение элементов в другом направлении. Продольные и поперечные оси вместе формируют систему, относительно которой размещаются строительные конструкции.

Например, положение колонны может быть задано пересечением определенной продольной и поперечной оси. Геодезист переносит эти направления на площадку, а при монтаже используются закрепленные риски или точки. При этом сама ось является условной геометрической линией. На объекте ее положение обозначается знаками, марками, рисками или другими ориентирами.

Главные, основные и дополнительные оси

Главные оси определяют общее положение и ориентацию сооружения. Основные задают положение его ключевых конструктивных частей. Для отдельных элементов применяются дополнительные и промежуточные оси.

Такой подход позволяет выполнять разбивку от общего к частному: сначала определить положение здания в целом, затем отдельных блоков и только после этого конкретных конструкций.

Виды разбивочных работ

Виды разбивочных работ различаются в зависимости от переносимых параметров и этапа строительства. На практике несколько видов часто выполняются одновременно.

Плановая разбивка

Плановая разбивка определяет положение объекта в горизонтальной плоскости.

С ее помощью переносят:

• координаты точек;
• строительные оси;
• углы зданий;
• контуры сооружений;
• трассы коммуникаций.

Она показывает, где именно относительно геодезической основы должен находиться проектируемый элемент.

Высотная разбивка

Высотная разбивка предназначена для передачи проектных отметок.

Она применяется при определении:

• глубины котлована;
• отметки основания;
• уровня фундамента;
• монтажных горизонтов;
• положения перекрытий;
• отметок трубопроводов.

Высота передается от пункта или репера с известной отметкой. Для большинства строительных элементов плановая и высотная разбивка используются совместно.

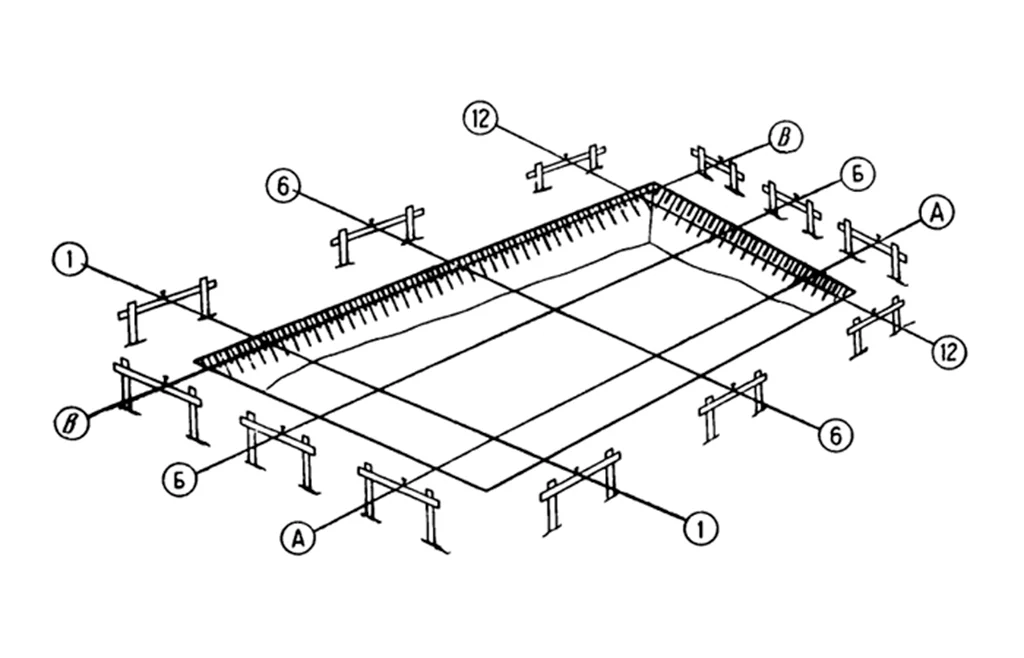

Разбивка основных осей

На начальном этапе определяется положение сооружения как единого объекта. Для этого закрепляются основные оси и характерные точки. Эти ориентиры затем используются для более детальных работ, поэтому важно защитить их от повреждения строительной техникой и земляными работами.

Детальная разбивка

После создания основной геометрической схемы выполняется вынос отдельных элементов:

• свай;
• фундаментных конструкций;
• стен;
• колонн;
• закладных деталей;
• оборудования;
• инженерных сетей.

По мере развития строительства разбивочные геодезические работы становятся более детальными.

Как выполняются геодезические разбивочные работы

Геодезические разбивочные работы начинаются с подготовки проекта и исходной основы. Сам полевой вынос — только один из этапов.

Изучение проекта

Перед началом работ анализируются:

• генеральный план;
• рабочие чертежи;
• схема строительных осей;
• проектные координаты;
• размеры конструкций;
• высотные отметки;
• сведения о геодезической основе.

Важно убедиться, что исходные данные согласованы. Ошибка в координате или обозначении оси может привести к неправильному положению целой конструкции.

Геодезическая подготовка

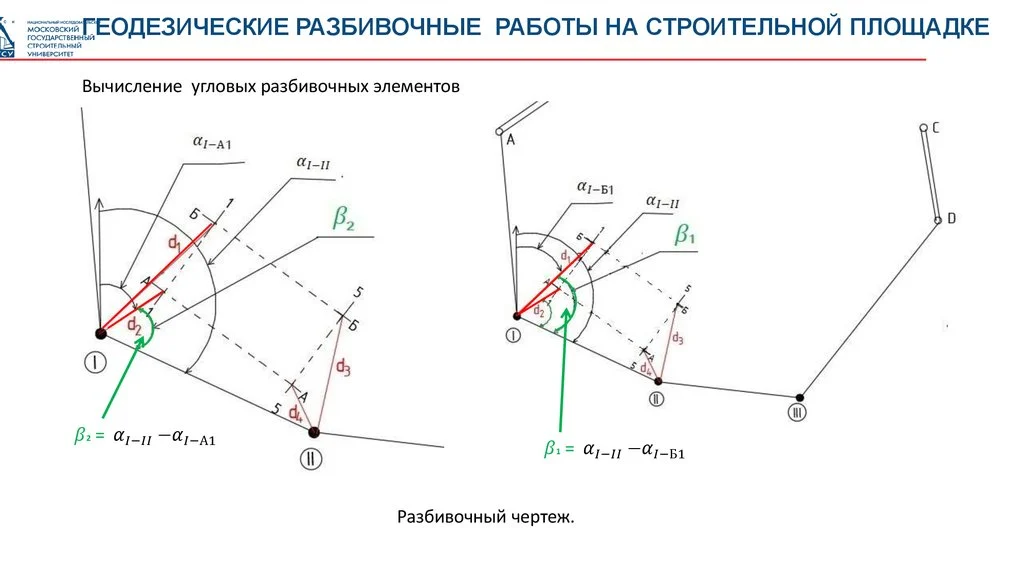

На основании проекта рассчитываются координаты, направления, расстояния, углы и отметки, необходимые для выноса. Современные приборы позволяют загрузить проектные координаты в тахеометр или контроллер, однако исходные данные все равно необходимо предварительно проверить.

Проверка исходных пунктов

Разбивочные геодезические работы выполняются относительно пунктов с известными координатами и высотами. Перед использованием проверяются их сохранность, положение и соответствие принятой системе координат. Если исходный пункт смещен, ошибка перейдет на все вынесенные от него элементы.

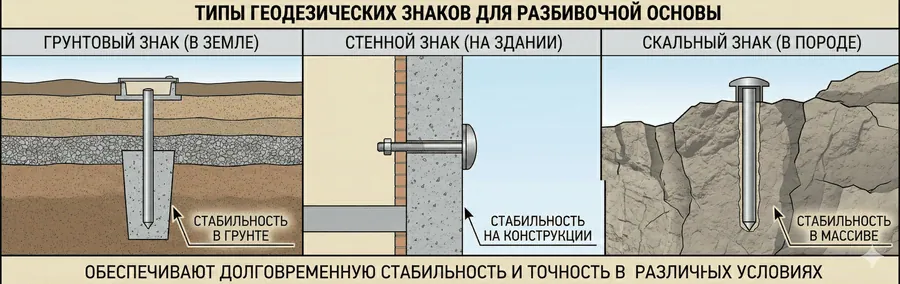

Вынос и закрепление

После подготовки точки и оси переносятся на площадку выбранным способом.

Для закрепления могут применяться:

• колышки;
• металлические знаки;
• марки;
• дюбели;
• риски;
• специальные конструкции для фиксации осей.

Способ закрепления зависит от того, насколько долго ориентир должен сохраняться.

Контроль

Разбивка обязательно проверяется. Для контроля могут использоваться:

• повторные измерения;
• определение точки от другого пункта;
• проверка расстояний;
• измерение диагоналей;
• контроль направлений;
• проверка высотных отметок.

Геодезические разбивочные работы это не просто обозначение точки на площадке, а полный цикл от расчета до независимой проверки результата.

Основные способы разбивочных работ

Способы разбивочных работ выбираются с учетом расположения исходных пунктов, конфигурации сооружения, доступности проектной точки и необходимой точности. На практике используются как классические геометрические методы, так и непосредственный координатный вынос.

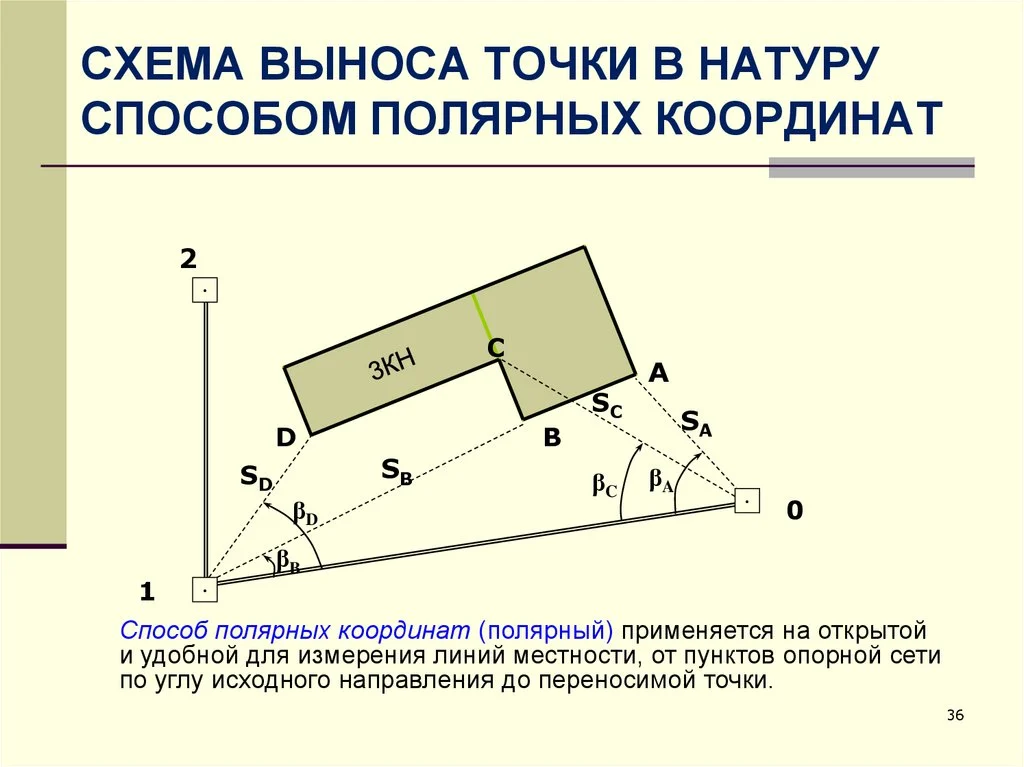

Способ полярных координат

При полярном способе проектная точка определяется относительно известного пункта по направлению и расстоянию. Прибор устанавливается на точке с известными координатами, ориентируется по другой исходной точке, после чего задаются рассчитанный угол и расстояние. Метод удобен при хорошей видимости между исходным пунктом и местом разбивки.

Современный тахеометр значительно упрощает такую работу: прибор показывает, в каком направлении необходимо перемещать отражатель, чтобы выйти в проектные координаты.

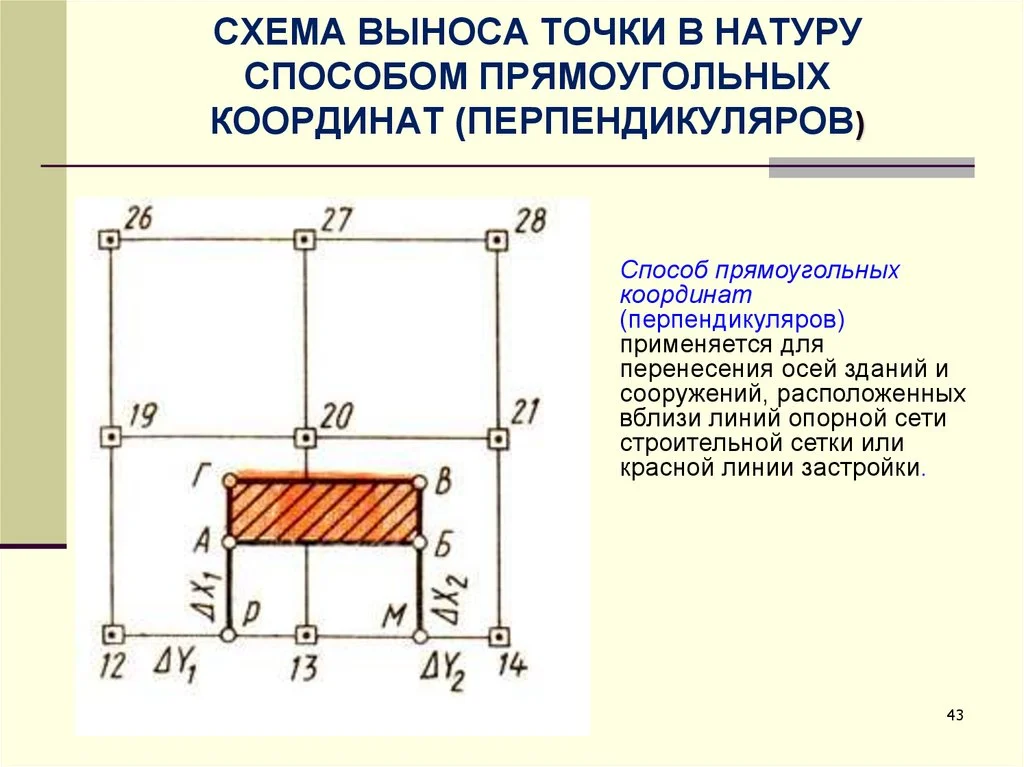

Способ прямоугольных координат

Точка определяется относительно исходной линии с помощью двух взаимно перпендикулярных расстояний.

Способ удобен для объектов с регулярной геометрией:

• зданий;
• фундаментов;
• промышленных площадок;
• рядов колонн;
• строительных сеток.

Он хорошо связывается с системой продольных и поперечных осей.

Угловая засечка

При прямой угловой засечке проектная точка определяется пересечением направлений, построенных с двух известных пунктов. Метод может использоваться там, где непосредственное измерение расстояния затруднено, но проектная точка видна с исходных позиций.

Линейная засечка

При линейной засечке положение точки определяется по известным расстояниям от двух закрепленных пунктов. Искомое положение находится в месте пересечения этих расстояний. Способ подходит для детальных построений на сравнительно небольших участках.

Способ створов в геодезии

Способ створов в геодезии применяется, когда проектный элемент необходимо расположить относительно заранее заданного прямолинейного направления. Если две закрепленные точки определяют строительную ось, дополнительные точки можно устанавливать непосредственно в ее створе. При пересечении двух створов можно получить положение отдельной проектной точки.

Такой способ удобен при разбивке:

• линейно расположенных элементов;
• колонн;
• фундаментов;
• строительных осей;
• монтажных конструкций.

Координатный вынос

Современные способы геодезических разбивок часто основаны на непосредственном использовании проектных координат. Координаты загружаются в электронный тахеометр или контроллер, после чего прибор указывает направление и расстояние до проектной точки.

На открытой территории при подходящих условиях может применяться GNSS-оборудование. При этом классические способы разбивочных работ в геодезии не теряют значения: современные приборы автоматизируют расчеты, но используют те же геометрические принципы.

Разбивочные работы в строительстве

Разбивка в строительстве — это последовательный перенос проектного положения объекта на площадку по мере выполнения строительных операций. Она сопровождает основные этапы возведения здания.

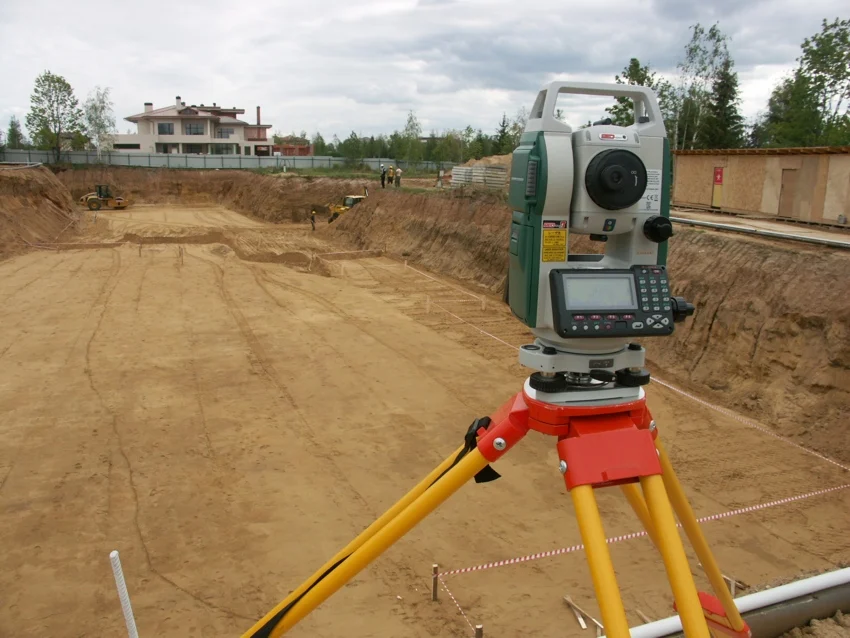

Котлован

Перед земляными работами обозначаются:

• границы выемки;
• угловые точки;
• строительные оси;
• необходимые высотные отметки.

Это позволяет выполнить разработку грунта в проектных границах.

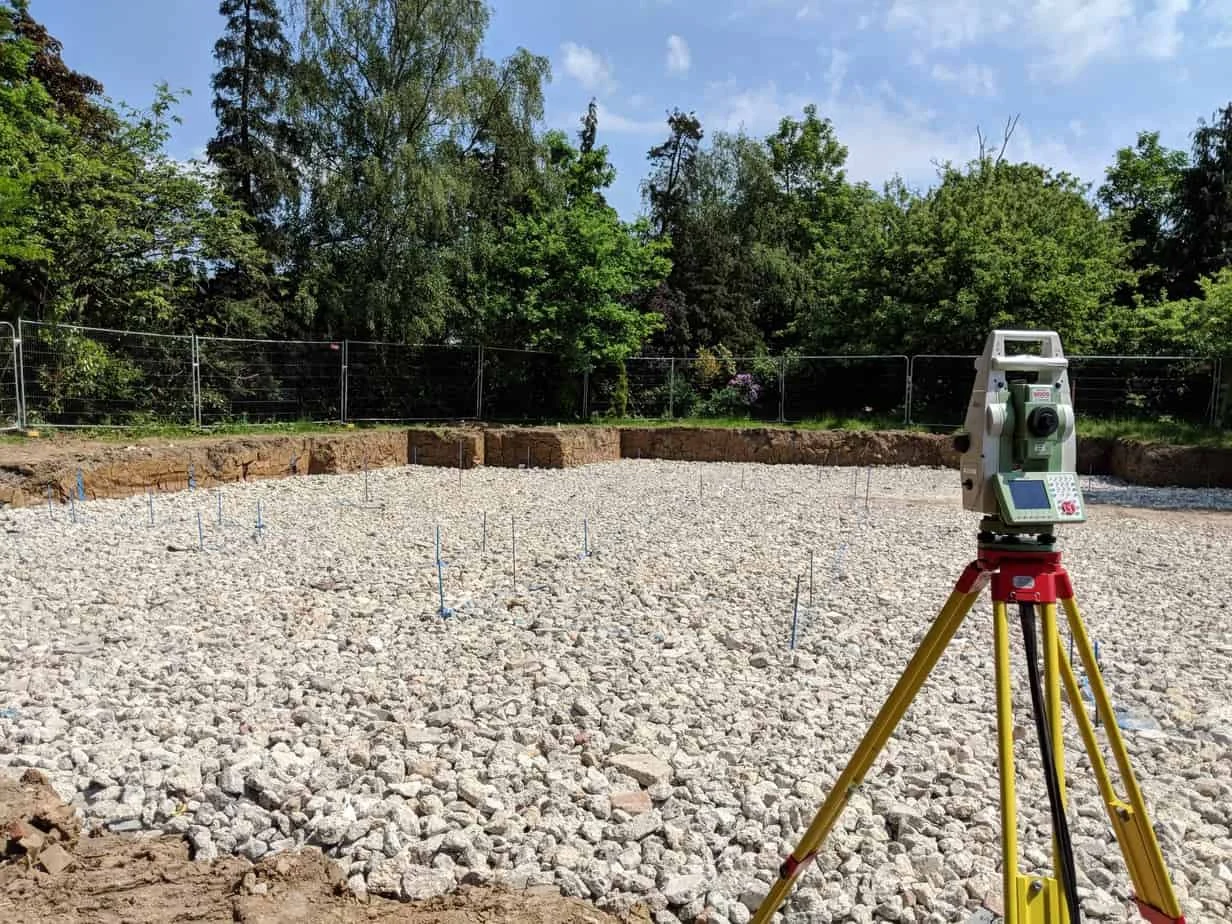

Фундамент

После подготовки основания выполняется более точная разбивка.

По проектным осям определяют положение:

• свай;
• фундаментных лент;
• ростверков;
• блоков;
• опор колонн.

На этом этапе особенно важен контроль основных осей, поскольку ошибка может перейти на наземную часть сооружения.

Несущие конструкции

При дальнейшем строительстве выносятся положения колонн, стен, пилонов, металлоконструкций, проемов и закладных деталей. Для монтажа на конструкциях наносятся осевые и другие ориентирные риски.

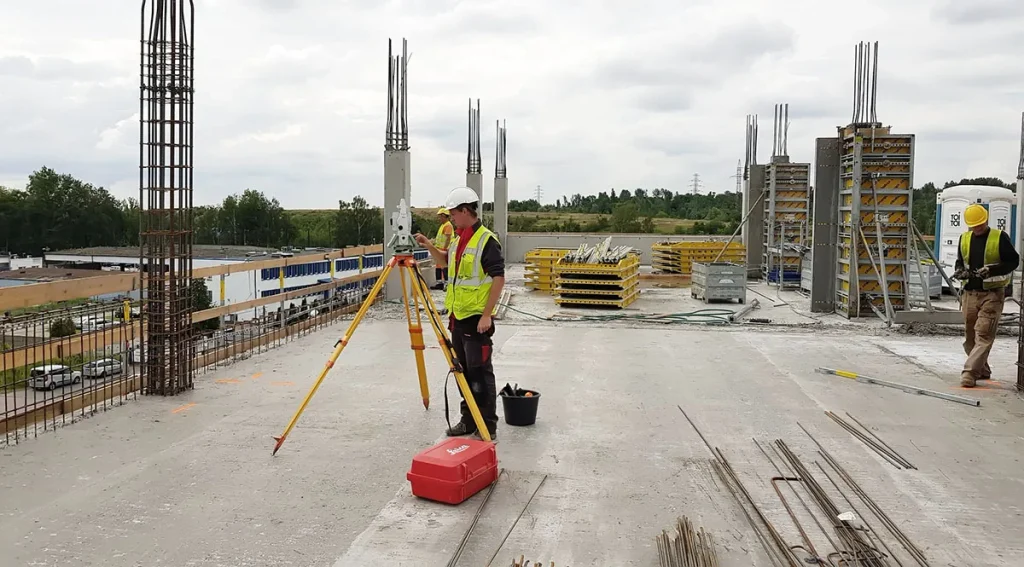

Монтажные горизонты

При многоэтажном строительстве геодезическая основа переносится на следующие уровни здания. На каждом горизонте формируются точки, относительно которых выполняется детальная разбивка этажа. При этом необходимо сохранять связь с исходной системой осей.

Инженерные сети

Разбивочные работы в строительстве выполняются и при прокладке коммуникаций.

На местность переносятся:

• оси трасс;
• поворотные точки;
• места колодцев;
• камеры;
• подключения;
• высотные отметки.

Для самотечных трубопроводов высотная разбивка особенно важна, поскольку она обеспечивает проектный уклон.

Как выбирают способ геодезической разбивки

Универсального метода не существует.

При выборе учитываются:

• расположение геодезических пунктов;
• расстояния;
• видимость между точками;
• форма сооружения;
• плотность застройки;
• доступность места;
• требуемая точность;
• используемое оборудование.

Например, на открытом участке удобен координатный вынос. Внутри здания чаще используются тахеометрические измерения, створы и линейные построения.

На одном объекте могут сочетаться разные способы геодезических разбивок.

Точность и контроль разбивочных работ

Точность определяется назначением сооружения и конкретным этапом строительства. Единая допустимая погрешность для всех разбивочных задач отсутствует.

На результат влияют:

• точность исходной основы;
• правильность проектных данных;
• выбранный метод;
• характеристики оборудования;
• длина визирных линий;
• условия наблюдений;
• надежность закрепления.

После выноса выполняется независимый контроль. Это может быть проверка координат от другого пункта, измерение расстояний между осями, контроль диагоналей или повторная передача высотной отметки.

Особенно важно, чтобы проверка не сводилась только к повторению исходной операции тем же способом: независимый контроль помогает обнаружить систематические ошибки.

Чем разбивочные работы отличаются от исполнительной съемки

Оба вида геодезических работ используются в строительстве, но имеют противоположное направление. При разбивке данные передаются от проекта к местности. Геодезист показывает, где должен располагаться будущий элемент. При исполнительной съемке измеряется уже построенная конструкция, чтобы определить ее фактическое положение.

То есть:

• разбивка отвечает на вопрос «где необходимо построить?»;
• исполнительная съемка — «где построили фактически?».

Например, перед монтажом колонны выносится проектная ось, а после установки выполняется съемка ее фактического положения.

Основные ошибки при разбивочных работах

Даже высокоточный прибор не исключает ошибок, если неправильно организована работа.

К распространенным причинам относятся:

• использование непроверенного исходного пункта;
• неверная система координат;
• ошибка в проектных данных;
• путаница в обозначениях осей;
• неправильная передача отметки;
• слабое закрепление точек;
• повреждение знаков техникой;
• отсутствие контрольных измерений.

Особенно критичны ошибки на стадии основных осей. Смещение исходной геометрии способно повлиять сразу на фундамент, колонны и другие элементы.

Поэтому качественная разбивка в геодезии предполагает проверку проекта, надежную исходную основу, точный вынос и обязательный контроль.

Заключение

Разбивочные работы в геодезии обеспечивают перенос проектных координат, осей, размеров и отметок непосредственно на строительную площадку. Они применяются от подготовки котлована до монтажа конструкций и прокладки инженерных сетей.

Для разбивки используют полярные и прямоугольные координаты, засечки, створные построения и современный координатный вынос. Конкретный способ выбирается с учетом условий объекта и требуемой точности.

Надежность результата зависит не только от оборудования, но и от правильности исходных данных, состояния геодезической основы, качества закрепления и независимого контроля выполненных построений.
